Instalación y configuración de Servidor y Cliente VPN en Windows 2003 Server

Buenas a tod@s!

En esta nueva entrada voy a explicar la instalación de un Servidor VPN en el SO Windows 2003 Server, tambien explicare la instalacion y configuracion de un cliente VPN para su conexion hacia el servidor que hemos creado con anterioridad, con todo esto:

¿Qué es un Servidor VPN?

De sus siglas "Virtual Private Network", que a su traducción al español seria "Red Privada Virtual", no es mas que una "extensión" ficticia de nuestra red local hacia la red local de destino, permitiendo ser "virtualmente" parte de ella.

¿Ventajas?

Existen varias ventajas por el cual podemos encontrar si usamos VPN:
  • Son fáciles de montar y no son realmente costosas.
  • Mejora la comunicación de los usuarios de la red origen y destino.

Ahora que ya sabemos un poco de que va "eso" de VPN, explicare su instalación y configuración.


Empecemos...



Pasos Previos

Al realizar una instalación de VPN, seria recomendable de tener instalado en nuestro servidor, un servicio DHCP, así podremos tener controlado perfectamente las IPs asignadas a dichos equipos en todo momento.

Dejo el siguiente link por si necesitan saber la configuración de un servicio DHCP, en esta practica no usaremos el servicio DHCP y usaremos el del propio Servicio VPN.

También, antes de empezar, crearemos un usuario que usaremos para conectarnos al servidor VPN, para su creación nos iremos a:

- "Inicio/Herramientas Administrativa/Administración de Equipos"

Dentro nos vamos a la opción "Usuario y Grupos Locales" y crearemos el usuario de prueba:



Instalación (Servidor)

Para instalar el servicio de VPN en nuestro servidor, seguimos la siguiente ruta:

- "Inicio/Administra su servidor"

Una vez dentro, seleccionamos la opción "Servidor de acceso remoto/VPN":


En el siguiente apartado, podemos observar varias opciones relacionada con tipos de instalaciones VPN, entre todas, la que nosotros seleccionaremos es la 1º, "Acceso Remoto":


Seleccionamos la opción "VPN" ya que nuestro objetivo es realizar una VPN:


Indicamos cual será la interfaz de nuestro servidor por el cual nos conectaremos desde nuestro cliente, en este caso he creado una red "10.0.0.X" y dentro de ella un cliente de esa misma red que realizará la conexión a dicha interfaz para conectar con la VPN:


En el siguiente paso, indicaremos la 2º opción, ya que como comento al principio de la entrada, vamos a usar el Servidor VPN como servicio DHCP.


Indicamos el intervalo que repartirá a los equipos que se conecten a la VPN:


Por último nos indica si queremos que la autenticación sea mediante un servidor RADIUS, en esta entrada no usaremos ese método ya que lo veremos en las próximas entradas, seleccionaremos la 1º:


Finalmente clickeamos "Finalizar" y empezara la instalación del servidor VPN.

Con esto, el servidor VPN estaría prácticamente listo para su funcionamiento, vamos ahora a instalar el cliente VPN en una maquina Windows XP.

Configuración (Cliente)

En el apartado del cliente configuraremos un cliente VPN que nos permitirá la conexión al servidor que anteriormente hemos configurado, para ello nos vamos al apartado de "Conexiones de Red" y seleccionamos la opción del apartado de nuestra izquierda "Crear una conexión nueva":


Seleccionamos la 2º opción "Conectar a la red de mi lugar de trabajo":

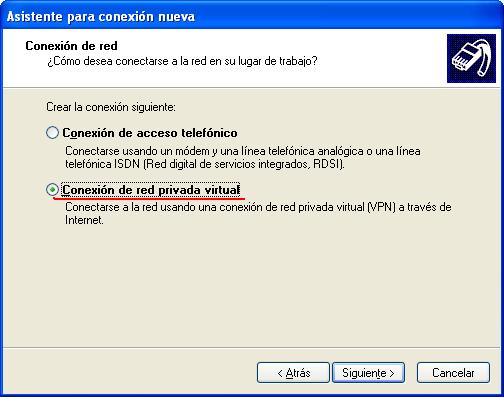

Seleccionamos la 2º opción "Conexión de red privada virtual":


Indicamos un nombre para el punto de conexión del Cliente VPN:


Indicamos la dirección de la interfaz en la cual nos conectaremos al Servidor VPN:


Seleccionamos que la nueva conexión sea solo para este usuario del sistema:


Y por último clickeamos en "Finalizar".

Ya finalizada la instalación de nuestro Cliente VPN, solo nos quedaría comprobar su funcionamiento, indicamos el usuario y contraseña que anteriormente que el servidor hemos creado y vemos el resultado:





En las próximas entradas, OpenVPN y W2003 VPN con certificado EAP!

Un Saludo!
